Trådlös sensornod

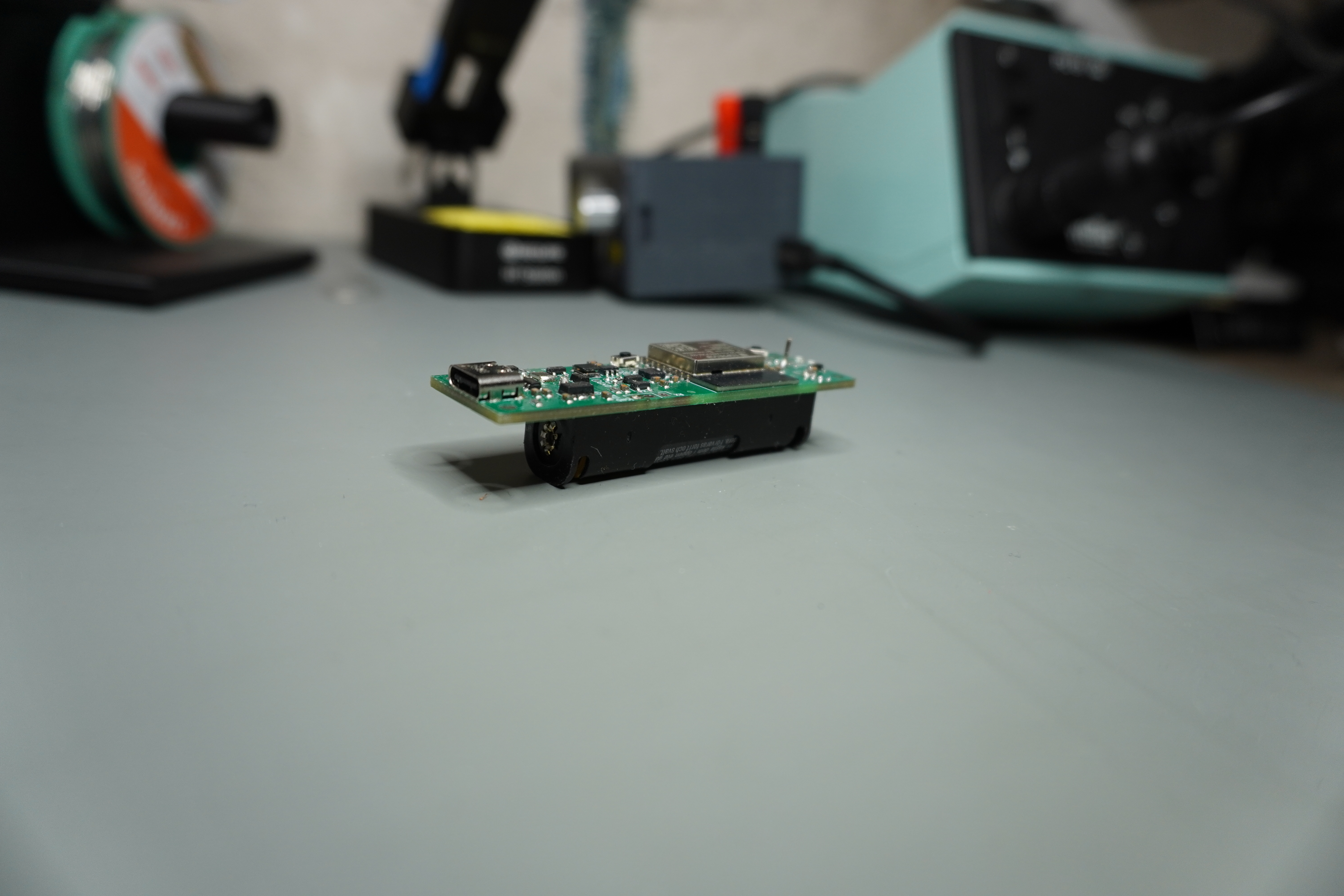

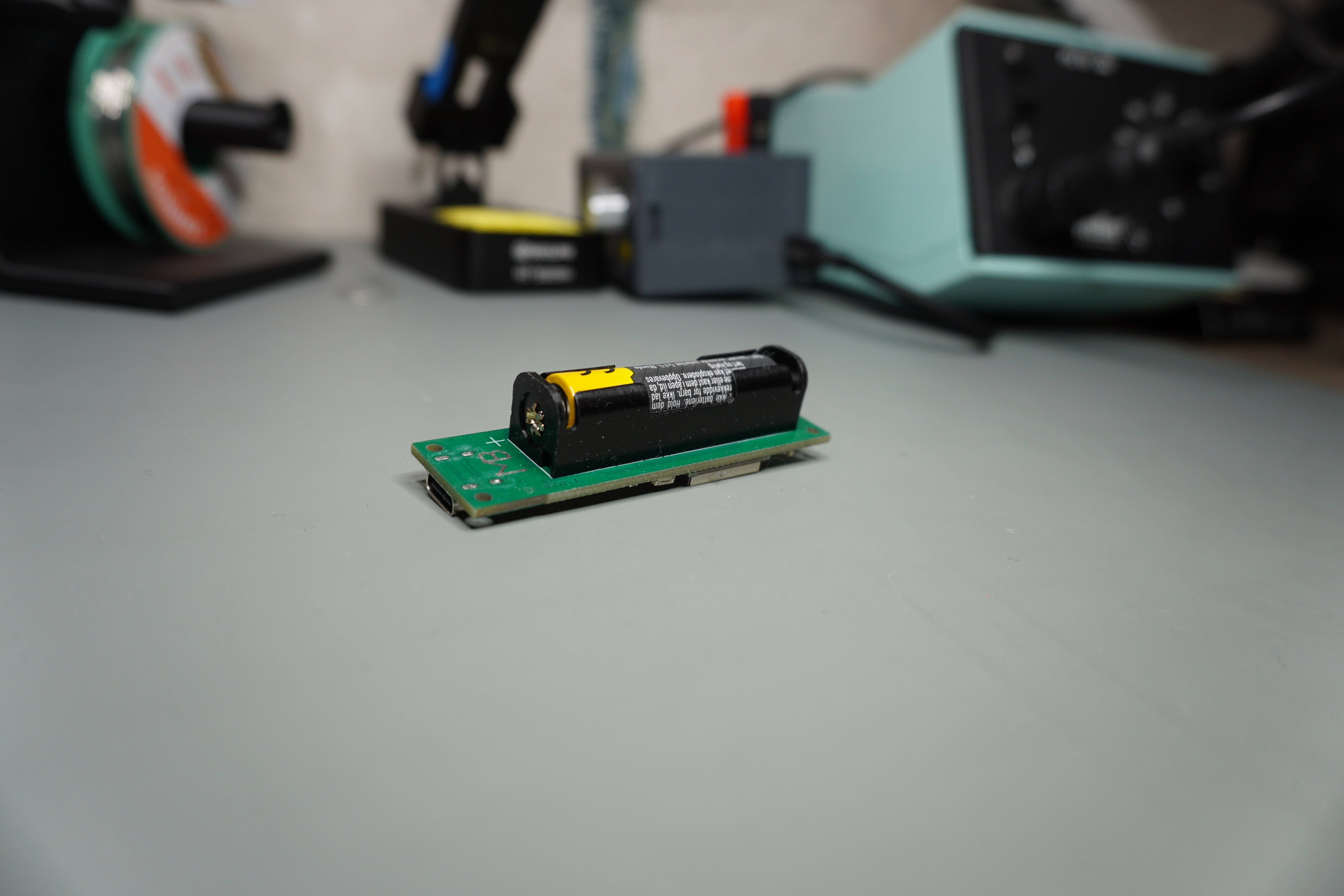

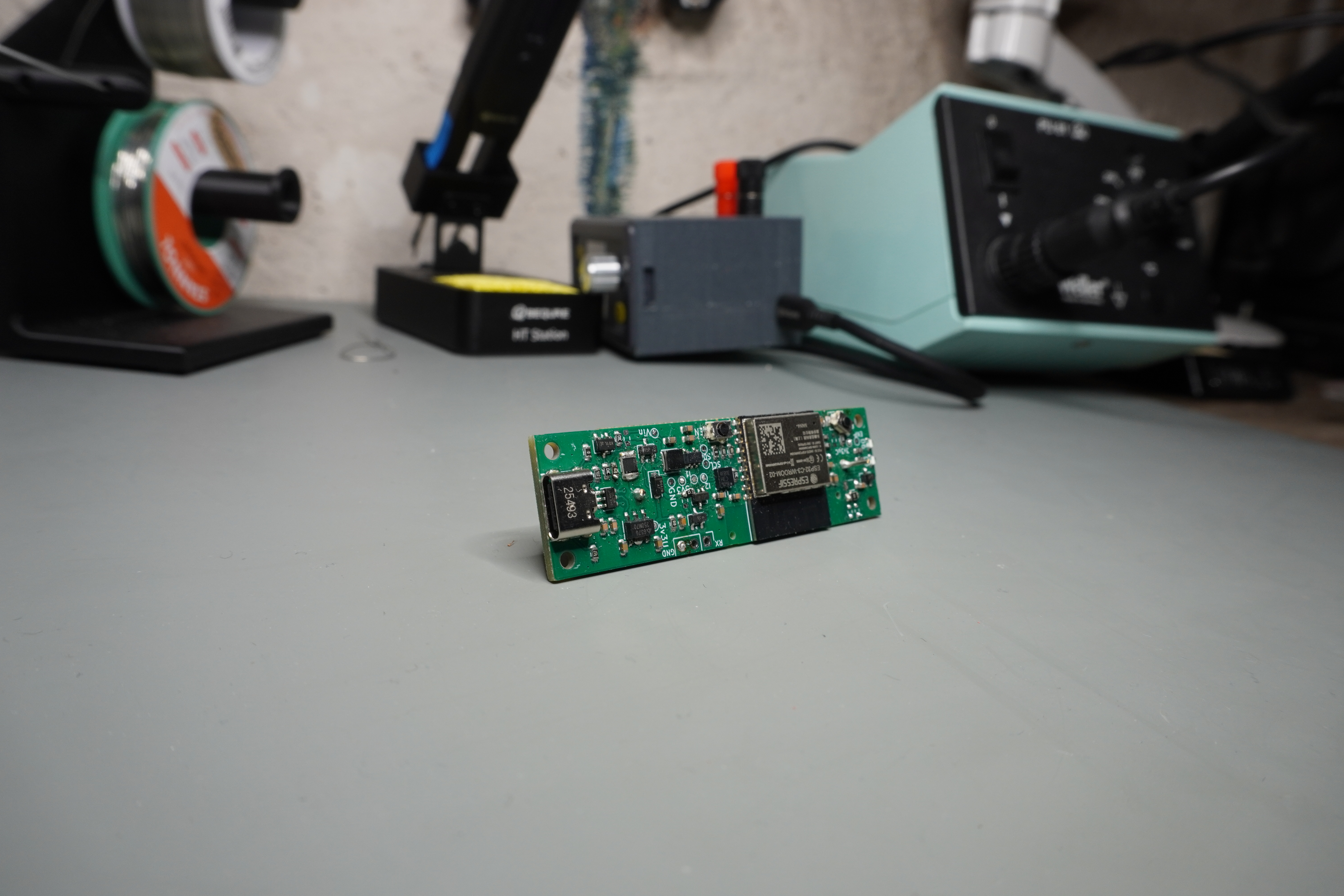

Design av en batteridriven, trådlös sensornod byggd kring ESP32-C3 och en LIS3DH accelerometer. Kommunikation sker via Bluetooth Low Energy (BLE) till app på telefon eller annan enhet.

Designens fokus är låg standby-förbrukning för lång batterilivslängd på en enda AAA-cell. Huvudprocessorn hålls helt avstängd i viloläge medan endast accelerometern är aktiv. Sensorn väcker systemet via en latchad interrupt som styr ESP32-modulens EN-ingång. Total strömförbrukning i viloläge är ca 33 µA, vilket ger en uppskattad batterilivslängd på omkring 3 år.

Strömförsörjningen bygger på en boost-omvandlare (TPS613221) med låg viloström, som höjer cellens nominella 1,5 V till 3,3 V.
